Un caldero es una caldera de metal que tiene una parte inferior de forma semicircular. La presencia de esta característica de la forma determina la necesidad de equipar una cocina especial. Se diferencia de una cocina de leña convencional en varios puntos de diseño. Dependiendo de la necesidad y la ubicación, La cocina de caldera puede construirse con ladrillos refractarios o con materiales improvisados: una bombona de gas, discos de coche, tubo metálico.
Cómo hacer una cocina a partir de bombonas de gas?
El hogar para calentar un caldero con una bombona de gas es un dispositivo portátil que puede instalarse en cualquier lugar conveniente e incluso utilizarse en condiciones de acampada. Para su fabricación se necesitarán los siguientes materiales:
En el proceso de montaje de una cocina a partir de una bombona intervienen los siguientes consumibles:
Un conjunto mínimo de herramientas necesarias:
La bombona de gas está montada sobre su base. A una distancia de 60-70 cm de su parte inferior, se hace una marca, indicando el lugar del corte. Se traza una línea circular sobre la marca. Es importante que se trace estrictamente paralelo a la superficie sobre la que se instala la bombona. En esta línea, la pared del cilindro se corta con una cizalla y un disco de corte. Se retira la parte superior serrada.
En el borde de corte del cilindro se realizan cortes verticales triangulares. Su número y profundidad vienen determinados por el diseño individual de la futura cocina. Estos recortes son necesarios para mantener un tiro estable una vez instalado el caldero en la cocina. La ausencia de orificios de tiro provocará un vacío en el interior de la cocina, lo que hará que se apague la llama. Se marca un rectángulo en la pared lateral del cilindro. El serrado se realiza a lo largo de la línea de contorno del rectángulo. El agujero resultante servirá como parte de entrada del futuro hogar, y la pieza serrada servirá como puerta de la estufa.
Se suelda una sección rectangular de la pared del cilindro en su lugar original mediante bisagras. Pieza metálica soldada en el lado opuesto de la bisagra, en el interior de la abertura del hogar.
Debe colocarse de tal manera que impida que la puerta se abra en el interior del cilindro y no interfiera con la carga de leña en el hogar. Para mayor comodidad, se suelda un asa a la superficie de la puerta, que puede fabricarse con barras de refuerzo. Para que la puerta pueda cerrarse con seguridad, el borde de la puerta adyacente al cuerpo del cilindro debe estar provisto de un rectángulo corredera deslizante.
Por debajo de la abertura principal se sierra orificio de soplado. Su anchura debe corresponder a la anchura de la abertura del horno, y su altura no debe superar los 10 cm. El rectángulo de metal, obtenido tras el corte, se utiliza para disponer la puerta, que ayuda a regular la cantidad de oxígeno que entra en el horno.
Para que la puerta del soplador funcione correctamente, basta con utilizar una bisagra. No es necesario equipar una válvula de compuerta.
Entre la puerta del horno y el soplador inferior se instala la rejilla – una rejilla que impida que el material combustible caiga en el colector de cenizas. Para disponer la rejilla en el interior de una cocina redonda, puede utilizar barras de refuerzo, cuya longitud variará en función de la forma redondeada del interior de la cocina cilíndrica.
Es mejor utilizar armadura con un diámetro de al menos 20 mm para la rejilla. Esto es debido a las altas temperaturas en el interior del horno cuando se calienta. Los accesorios de menor diámetro pueden quemarse rápidamente.
A una distancia de 15-20 cm del borde superior del hornillo, se sueldan unas asas en forma de U, que se pueden utilizar para transportar el hornillo. Estas asas están fabricadas con armadura de 12 mm de diámetro. Para garantizar la estabilidad de la cocina de cilindro, se pueden soldar separadores especiales a la parte inferior de la cocina. El número de distanciadores se determina individualmente, en función de las condiciones de funcionamiento y del tamaño del caldero que se vaya a instalar en el hogar.
La cocina de caldero, hecha con sus propias manos a partir de un cilindro, es un aparato multifuncional. Se puede instalar en la casa de campo, y con algunas modificaciones se puede utilizar como un brasero, en el que se puede asar carne. La cocina de cilindro se puede utilizar como cocina de calefacción instalada en un garaje o en cualquier otro cuarto de servicio.

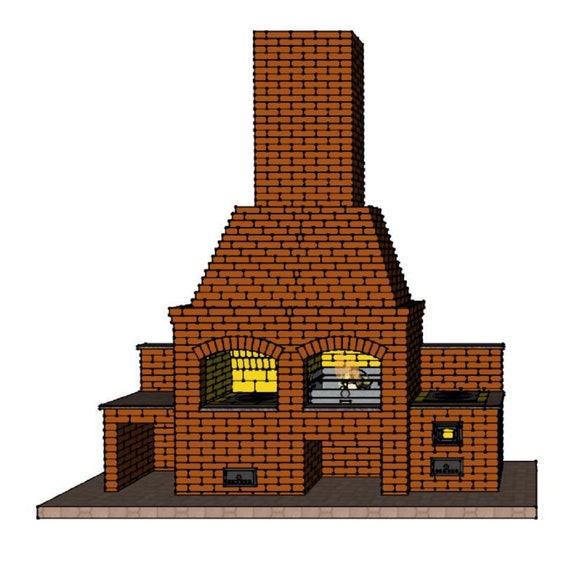

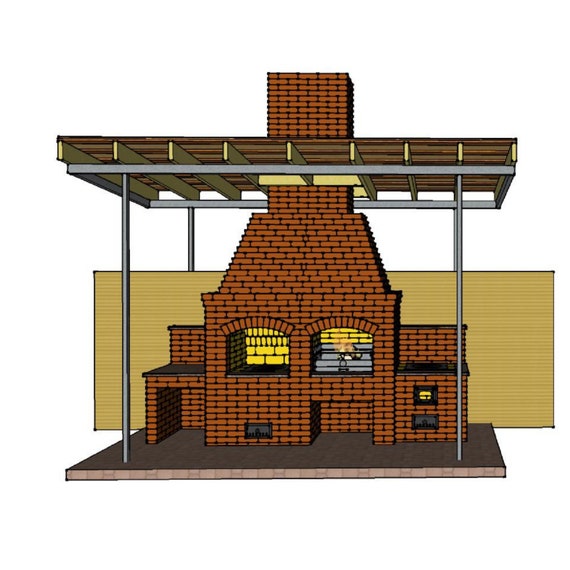

Aparato casero hecho de ladrillos
La cocina de caldero de ladrillo es el artefacto con mayor número de dificultades en su fabricación. Antes de empezar a montar El material que constituye la base de una cocina de Se recomienda utilizar su equivalente refractario, Aunque también se permite el uso de ladrillos ordinarios.
Una caldera de En algunos casos, su chimenea está equipada como parte de la chimenea principal del alto horno. La cocina puede servir no sólo como electrodoméstico, sino también como decoración interior. En la fase de preparación, se llevan a cabo manipulaciones de diseño. Se preparan planos en los que se marcan las dimensiones de todas las partes principales de la estructura: el plano superior de la cocina, el horno, el soplete y los orificios de la chimenea.
En primer lugar, se prepara la base de la caldera, es decir, los cimientos. Cuanto más fuerte sea la base, más estable será la futura cocina, Esto excluirá su deformación bajo la presión del peso del caldero, así como bajo la influencia de los procesos de contracción. Las paredes exteriores de la cocina y su parte circular interior se colocan al mismo tiempo sobre los cimientos.
La presencia de mampostería circular es obligatoria, porque en su ausencia, el peso de la caldera llena recaerá únicamente sobre la superficie de hierro fundido de la cocina, lo que puede conducir a su destrucción.
El diámetro interior de la mampostería circular debe corresponder al diámetro del agujero en la losa. Gracias a ello, la carga de peso se distribuirá uniformemente, y su parte principal descansará sobre la mampostería. En el proceso de colocación de ladrillos es necesario observar todas las reglas de esta albañilería. Obligatorio es la presencia de unión de elementos entre sí, la construcción inicial de esquinas (si tales son proporcionados por el diseño).
Es importante prestar atención a la calidad de las juntas entre los ladrillos. De ello dependerá el factor de retención del calor en el interior de la cocina, así como el grado de su combustión gradual. El mortero se coloca uniformemente con una reserva. La parte excesiva de la misma puede eliminarse mediante manipulaciones posteriores.
Se recomienda utilizar mezclas refractarias como mortero principal, ya que prolongará la vida útil de la cocina. Como alternativa, se puede utilizar un mortero de arcilla. Sin embargo, es necesario elegir la arcilla adecuada, cuya calidad cumpla las normas de construcción de estufas. No debe ser demasiado graso ni contener cantidades excesivas de arena y otras impurezas. En la fase de colocación de la pared exterior de la cocina, se colocan los siguientes elementos:
Estos elementos deben adquirirse en tiendas especializadas. Deben estar hechos predominantemente de hierro fundido. Cualquier otro material es inadecuado para su instalación en el horno. Esto se debe a que los elementos fabricados con otros materiales se queman rápidamente, y un aparato de estufa fijo es muy problemático de reparar.
La cámara de combustión de esta cocina debe corresponder al tamaño del caldero, que se instalará en la cocina. Su espacio interior debe ser suficiente para cargar una cierta cantidad de leña, y la distancia entre ellos y el fondo de la caldera para contribuir a la combustión efectiva del material combustible.
Variantes de construcción a partir de discos de coche
Una variante sencilla de hacer un horno para un caldero es un modelo hecho con varios discos de rueda. En
Se montan dos discos uno encima del otro. La cara frontal de un disco debe quedar hacia arriba y la cara similar del otro hacia abajo. Esta disposición crea un espacio libre entre los discos, suficiente para llenarlo con material combustible. En esta posición, los discos están soldados entre sí. Es importante que la línea de contacto entre ellos esté bien soldada.
En el lateral de esta construcción, se sierra un orificio para el fuego. Dado el diseño especial de los discos de rueda, no es necesario prever una abertura amplia. Su tamaño suficiente será el que le permita colocar un tronco dentro de la cocina.
Como añadidos, se pueden soldar asas de hierro al cuerpo del disco para ayudar a sujetar el horno durante el transporte. En caso necesario, esta cocina está equipada con separadores que evitan que vuelque durante el funcionamiento.
La cocina de caldero de discos de rueda se puede utilizar en el campo, en el patio de la casa o en condiciones de acampada. Debido a su versatilidad, se pueden montar sobre él otros aparatos de cocina, como una rastra de discos convertida en wok.
Fabricación de un hornillo a partir de un tubo metálico
La modificación de la cocina de un tubo de metal es similar en diseño a la cocina hecha de un cilindro. En El diámetro del tubo debe ser suficiente para montar la caldera en él y también para sujetarla firmemente. La altura de una cocina de
Dado que la sección de tubería no tiene parte inferior, es necesario equiparla de forma independiente. Para ello, se utiliza un círculo plano cortado de chapa metálica. El grosor de esta pieza debe ser suficiente para resistir la presión de la masa del producto de la combustión: las cenizas. En En Es suficiente para perforar unos agujeros a una altura de 10 cm desde el borde inferior del cuerpo.
Aproximadamente en el centro está equipado con una rejilla en la que se colocará la leña. Para garantizar la mejor combustión del material combustible se dispone la puerta del horno, cuyo principio de fijación es similar al de la puerta de la cocina, hecha de un cilindro. A lo largo del borde superior del cuerpo tubular se aserran muescas conductoras de aire, necesarias para garantizar un tiro estable. La presencia de estos recortes es obligatoria.
El problema es también la búsqueda de un tubo de diámetro adecuado, que rara vez se encuentra en el dominio público. Según la mayoría de los usuarios, la más práctica y fácil de hacer, es una olla hecha con una bombona de gas.
La más conveniente de las maneras se puede ver en el siguiente video.
